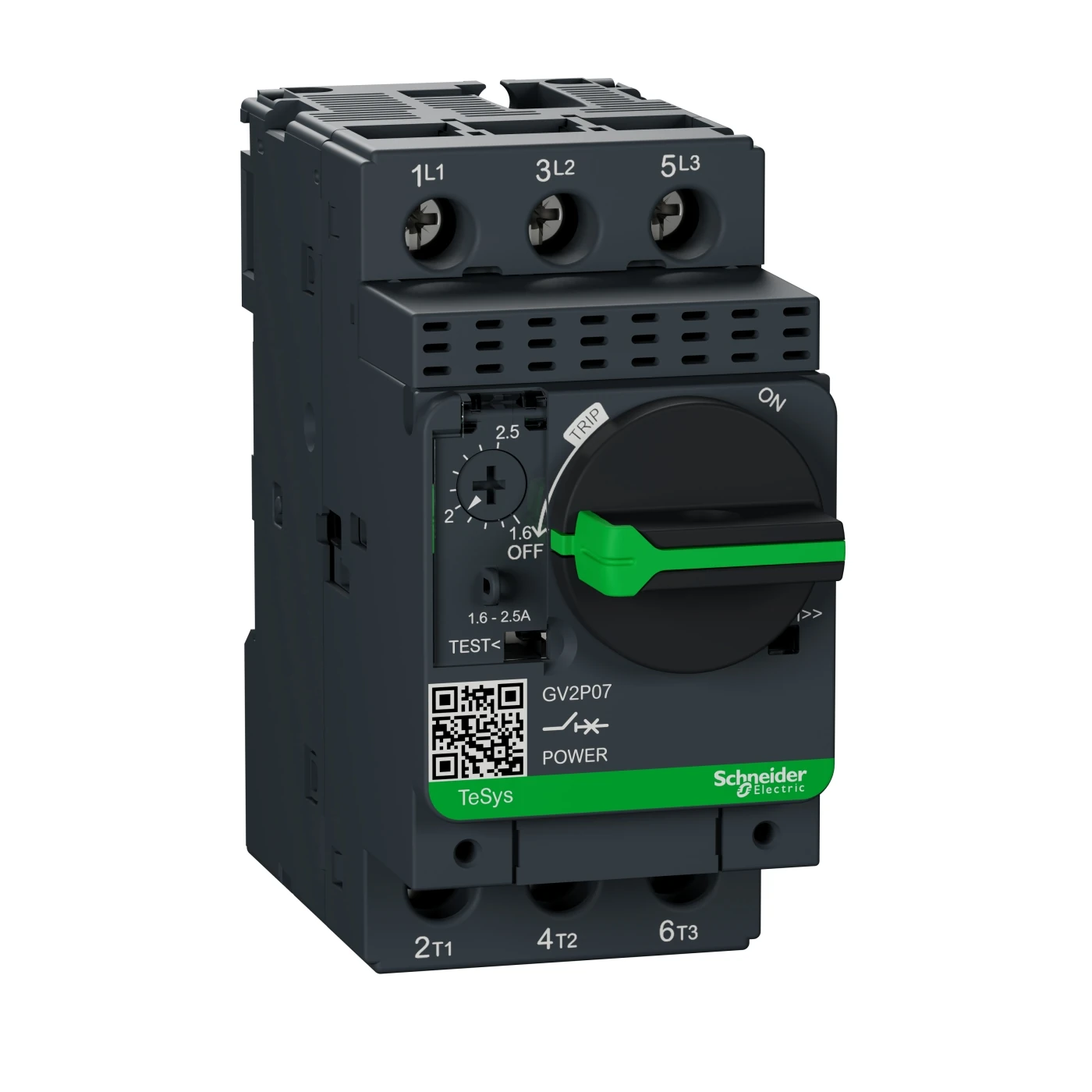

CB bảo vệ động cơ GV2P 1.6…2.5A loại từ nhiệt Schneider GV2P07

CB bảo vệ động cơ
GV2P 1.6…2.5A loại từ nhiệt Schneider GV2P07: Giải pháp an toàn toàn diện cho
động cơ công nghiệp
Giới thiệu tổng quan về CB bảo vệ động cơ GV2P07
Trong môi trường công nghiệp hiện đại, việc bảo vệ động cơ điện khỏi các sự
cố quá tải và ngắn mạch là vô cùng quan trọng. CB bảo vệ động cơ GV2P
1.6…2.5A loại từ nhiệt Schneider GV2P07 là giải pháp ưu việt được nhiều kỹ sư
và nhà thầu điện tin dùng. Thiết bị này kết hợp tính năng bảo vệ từ nhiệt và
từ tính trong một sản phẩm nhỏ gọn, đảm bảo hoạt động liên tục và an toàn cho
hệ thống điện công nghiệp của bạn.
Với hơn 10 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, tôi đã
chứng kiến hiệu quả vượt trội của dòng sản phẩm này trong việc ngăn ngừa các
sự cố điện nghiêm trọng. CB bảo vệ động cơ Schneider GV2P07 không chỉ bảo vệ
thiết bị khỏi hư hỏng mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và
thay thế đáng kể.
Đặc điểm kỹ thuật nổi bật của CB GV2P07
Thông số kỹ thuật cơ bản
CB bảo vệ động cơ GV2P07 được thiết kế với những thông số kỹ thuật đáp ứng
tiêu chuẩn công nghiệp khắt khe:

Dải dòng điện làm việc: 1.6A đến 2.5A
Điện áp định mức: 690V AC
Công suất cắt ngắn mạch: 100kA (tại 440V)
Tiêu chuẩn áp dụng: IEC 60947-2, IEC 60947-4-1
Cấp bảo vệ: IP20 cho đầu nối, IP40 cho mặt trước

Những thông số này đảm bảo CB GV2P07 hoạt động hiệu quả trong đa dạng môi
trường công nghiệp. Khả năng chịu nhiệt xuất sắc giúp thiết bị duy trì độ ổn
định ngay cả trong điều kiện nhiệt độ cao.
Cơ chế bảo vệ kép

“Hệ thống bảo vệ kép là điểm mạnh nổi bật của dòng CB GV2P, kết hợp
hoàn hảo giữa bảo vệ từ nhiệt cho quá tải và bảo vệ từ tính cho ngắn
mạch.” – Kỹ sư điện Nguyễn Văn A, Tập đoàn ABC

Bảo vệ từ nhiệt trong GV2P07 hoạt động dựa trên nguyên lý giãn nở của kim
loại khi nhiệt độ tăng. Khi dòng điện vượt quá mức cho phép trong thời gian
dài, nhiệt độ tăng cao sẽ kích hoạt cơ cấu cắt. Cơ chế này đặc biệt hiệu quả
trong việc phát hiện quá tải nhỏ và kéo dài.
Bảo vệ từ tính được kích hoạt khi có dòng điện cực lớn đột ngột (như khi
ngắn mạch), tạo ra từ trường mạnh và ngắt mạch ngay lập tức. Thời gian phản
ứng cực nhanh là ưu điểm quan trọng, giúp ngăn chặn thiệt hại nghiêm trọng
cho động cơ và hệ thống.
Ứng dụng của CB GV2P07 trong công nghiệp
Bảo vệ cho động cơ công suất nhỏ và vừa
CB bảo vệ động cơ GV2P07 lý tưởng cho việc bảo vệ các động cơ công suất nhỏ
đến vừa trong ngành sản xuất. Với dải dòng điện 1.6A đến 2.5A, thiết bị đặc
biệt phù hợp với các động cơ 3 pha công suất khoảng 0.37kW đến 0.75kW (tùy
thuộc vào điện áp làm việc).
Trong các dây chuyền sản xuất tự động, GV2P07 thường được sử dụng để bảo vệ
cho các động cơ điều khiển băng tải, máy bơm nhỏ, và hệ thống quạt. Khả năng
điều chỉnh dòng điện bảo vệ giúp tối ưu hóa hoạt động cho từng ứng dụng cụ
thể.
Tích hợp trong hệ thống điều khiển
GV2P07 dễ dàng tích hợp vào các hệ thống điều khiển phức tạp nhờ các phụ
kiện đa dạng. Khả năng kết nối với contactor giúp tạo ra bộ khởi động động cơ
hoàn chỉnh, trong khi các tiếp điểm phụ cho phép giám sát trạng thái từ
xa.
Theo kinh nghiệm triển khai thực tế, việc kết hợp GV2P07 với các hệ thống PLC
tạo nên giải pháp bảo vệ thông minh, cho phép giám sát liên tục và phản ứng
nhanh với các điều kiện bất thường.
So sánh GV2P07 với các giải pháp bảo vệ động cơ khác
So sánh với aptomat thông thường
Không giống aptomat dân dụng thông thường, GV2P07 được thiết kế đặc biệt
cho động cơ với đặc tính khởi động có dòng điện cao. Trong khi aptomat thông
thường có thể tác động sai khi động cơ khởi động, GV2P07 có khả năng chịu
được dòng khởi động cao trong thời gian ngắn mà không ngắt mạch không cần
thiết.
Bảng so sánh dưới đây làm rõ những khác biệt chính:
Đặc điểmCB GV2P07Aptomat thông thườngĐặc tính ngắtNgắt từ nhiệt cho quá
tải, từ tính cho ngắn mạchThường chỉ có một đặc tính ngắtDòng khởi độngChịu
được dòng khởi động động cơ caoCó thể tác động khi động cơ khởi độngĐiều
chỉnhCó thể điều chỉnh dòng bảo vệThường có định mức cố địnhHiển thịHiển thị
trạng thái tác độngHiển thị đơn giản
So sánh với relay nhiệt
Trong khi relay nhiệt chỉ cung cấp bảo vệ quá tải, GV2P07 kết hợp cả bảo vệ
quá tải và ngắn mạch trong một thiết bị duy nhất. Điều này giúp đơn giản hóa
hệ thống điện và tiết kiệm không gian trong tủ điều khiển.

“Việc sử dụng GV2P07 thay thế cho bộ kết hợp MCB và relay nhiệt truyền
thống giúp chúng tôi giảm 30% không gian trong tủ điện và tiết kiệm thời gian
lắp đặt đáng kể.” – Trưởng nhóm kỹ thuật Trần B, Nhà máy XYZ

Hướng dẫn lắp đặt và bảo trì CB GV2P07
Quy trình lắp đặt chuẩn
Lắp đặt CB GV2P07 đúng cách là yếu tố quyết định đến hiệu quả bảo vệ. Dưới
đây là quy trình lắp đặt tối ưu:

Chuẩn bị vị trí lắp đặt: Đảm bảo không gian lắp đặt sạch sẽ và có đủ không
gian tản nhiệt xung quanh.
Gắn CB vào ray DIN: GV2P07 được thiết kế để gắn trực tiếp vào ray DIN 35mm
tiêu chuẩn.
Kết nối dây dẫn: Sử dụng dây dẫn có tiết diện phù hợp và đảm bảo kết nối
chắc chắn.
Điều chỉnh dòng điện bảo vệ: Xoay núm điều chỉnh để thiết lập giá trị dòng
điện phù hợp với động cơ cần bảo vệ.
Kiểm tra hoạt động: Nhấn nút test để đảm bảo cơ cấu tác động hoạt động
chính xác.

Để đảm bảo hiệu quả bảo vệ tối đa, luôn tham khảo hướng dẫn lắp đặt chi
tiết từ Schneider Electric.
Bảo trì định kỳ
Mặc dù GV2P07 có độ bền cao và yêu cầu bảo trì thấp, việc kiểm tra định kỳ
vẫn rất quan trọng:

Kiểm tra 3 tháng/lần: Đảm bảo kết nối dây không bị lỏng, quan sát dấu hiệu
quá nhiệt
Kiểm tra 6 tháng/lần: Thực hiện test nút bấm để kiểm tra cơ cấu tác động
Kiểm tra hàng năm: Đánh giá tổng thể hiệu suất và xem xét thay thế nếu
cần

Tuổi thọ trung bình của CB GV2P07 là khoảng 20.000 lần thao tác cơ khí hoặc
10.000 lần thao tác điện với tải đầy đủ, tùy theo điều kiện xảy ra trước.
So sánh GV2P07 với sản phẩm tương tự trên thị trường
Bảng so sánh chi tiết với các thiết bị bảo vệ động cơ tương tự:
Đặc tínhSchneider GV2P07ABB MS116Siemens 3RVLS MMSDải dòng
điện1.6A-2.5A1.6A-2.5A1.4A-2.5A1.6A-2.5ACông suất cắt100kA @ 440V50kA @
400V55kA @ 400V50kA @ 400VTuổi thọ cơ khí100.000 chu kỳ100.000 chu kỳ100.000
chu kỳ80.000 chu kỳPhụ kiệnĐa dạngKhá đa dạngĐa dạngHạn chếGiá thànhCạnh
tranhCao hơnCao hơnThấp hơn
GV2P07 nổi bật với khả năng cắt ngắn mạch vượt trội và hệ sinh thái phụ
kiện đa dạng. Đặc biệt, dòng sản phẩm này có thiết kế nhỏ gọn và chất lượng
đáng tin cậy đã được chứng minh qua nhiều năm sử dụng trong các môi trường
công nghiệp khắc nghiệt.
Tối ưu hóa hiệu suất với GV2P07
Kết hợp với các thiết bị khác
Để tạo ra hệ thống bảo vệ và điều khiển toàn diện, GV2P07 có thể kết hợp
hiệu quả với:

Contactor LC1D: Tạo thành bộ khởi động động cơ hoàn chỉnh
Module tiếp điểm phụ GV2-AE: Mở rộng khả năng giám sát
Đèn LED spotlight gắn ray 12W MPE TSL2-12V: Cung cấp chiếu sáng tốt cho tủ
điện, giúp dễ dàng quan sát trạng thái thiết bị

Việc kết hợp các thành phần này không chỉ nâng cao hiệu quả bảo vệ mà còn
tạo điều kiện cho việc vận hành và bảo trì dễ dàng hơn.
Tối ưu hóa cài đặt
Để đạt hiệu quả tối ưu với GV2P07, cần lưu ý:

Cài đặt dòng điện bảo vệ ở mức 110% dòng điện định mức của động cơ để tránh
tác động sai
Lắp đặt trong môi trường thông thoáng để đảm bảo tản nhiệt hiệu quả
Kiểm tra định kỳ khả năng tác động của thiết bị

Câu hỏi thường gặp (FAQ)

Kết luận
CB bảo vệ động cơ GV2P 1.6…2.5A loại từ nhiệt Schneider GV2P07 là giải pháp
bảo vệ toàn diện cho động cơ công nghiệp với công suất nhỏ và vừa. Với thiết
kế nhỏ gọn, khả năng bảo vệ kép và độ tin cậy cao, GV2P07 đã khẳng định vị
thế là lựa chọn hàng đầu trong các ứng dụng công nghiệp đòi hỏi an toàn và ổn
định.
Từ kinh nghiệm triển khai thực tế, tôi nhận thấy việc đầu tư vào thiết bị
bảo vệ chất lượng như GV2P07 không chỉ bảo vệ động cơ khỏi hư hỏng mà còn
giúp doanh nghiệp tiết kiệm chi phí dài hạn thông qua giảm thiểu thời gian
dừng máy và kéo dài tuổi thọ thiết bị.
Hãy lựa chọn các thiết bị bảo vệ động cơ chất lượng cao như CB GV2P07 để
đảm bảo hệ thống điện công nghiệp của bạn luôn hoạt động an toàn và hiệu quả
trong mọi điều kiện.
