Máy cắt ACB AN-16D3-16H NG5
3P 1600A 65kA loại cố định, không kèm ACC LS: Giải pháp bảo vệ hệ thống điện
công nghiệp hiệu quả 🔌⚡

Trong thế giới thiết bị điện công nghiệp, việc lựa chọn đúng
máy cắt không khí (ACB) là yếu tố quyết định đến
sự an toàn và hiệu quả của toàn bộ hệ thống điện. Bài viết này sẽ đi sâu phân
tích về Máy cắt ACB AN-16D3-16H NG5 3P 1600A 65kA loại cố
định của thương hiệu LS – một trong những sản phẩm được đánh
giá cao trong ngành công nghiệp điện hiện nay. 📊

Tổng quan về Máy cắt ACB LS AN-16D3-16H NG5
💼

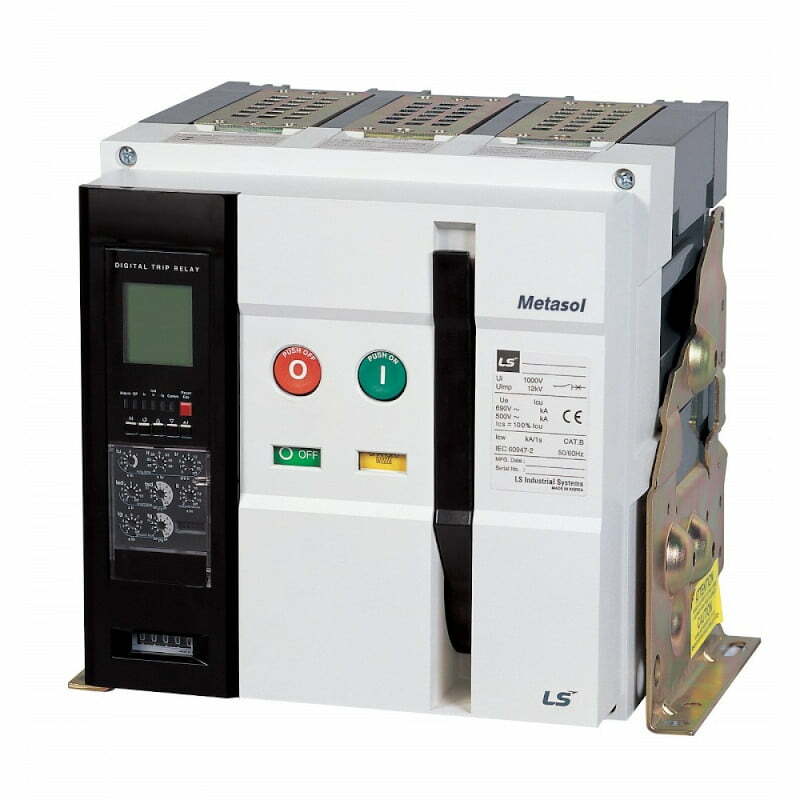

Máy cắt không khí ACB AN-16D3-16H NG5
là thiết bị đóng cắt và bảo vệ mạch điện cao cấp, được thiết kế đặc biệt cho
các hệ thống phân phối điện hạ thế trong môi trường công nghiệp và thương
mại. Với khả năng chịu đựng dòng điện lớn và ngắt mạch hiệu quả, sản phẩm này
đóng vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố như
quá tải, ngắn mạch và sụt áp.

Thông số kỹ thuật chi tiết của ACB AN-16D3-16H NG5
🔍

• Dòng điện
  định mức: 1600A
• Khả năng
  ngắt dòng ngắn mạch: 65kA
• Số
  cực: 3 cực (3P)
• Điện áp
  vận hành định mức: 690V
• Điện áp
  chịu xung định mức: 12kV
• Tần
  số: 50/60 Hz
• Kích
  thước: khoảng 430 x 334 x 375 mm (CxRxS)
• Xuất
  xứ: Sản xuất bởi LS Electric tại Hàn Quốc
• Tiêu
  chuẩn: Tuân thủ IEC 60947-2, EN 60947-2 (CE), JIS C 8201-2, GB
  14048.2 (CCC)
• Chức năng
  bảo vệ: Bảo vệ quá tải, ngắn mạch, sụt áp và chạm đất sử dụng
  Relay Trip OCR loại N, A, P
• Kiểu lắp
  đặt: Loại cố định (không phải dạng rút)
• Phụ
  kiện: Không kèm theo các phụ kiện như bộ vận hành động cơ,
  cuộn nhả shunt, cuộn đóng, nhả sụt áp (không kèm ACC)
• Bảo
  hành: 12 tháng

Ứng dụng thực tế của ACB LS AN-16D3-16H NG5
🏭

Máy cắt ACB LS AN-16D3-16H NG5 được thiết kế đặc biệt cho nhiều
ứng dụng quan trọng trong lĩnh vực công nghiệp và thương mại:

1. Hệ thống
   phân phối điện công nghiệp: Bảo vệ các đường dây cung cấp điện
   chính trong nhà máy, xí nghiệp
2. Bảng điều
   khiển tự động: Đảm bảo an toàn cho các thiết bị điều khiển tự
   động trong dây chuyền sản xuất
3. Tòa nhà
   cao tầng: Bảo vệ hệ thống điện trong các tòa nhà thương mại và
   văn phòng
4. Nhà máy sản
   xuất: Ngăn chặn sự cố điện có thể dẫn đến dừng sản xuất và
   thiệt hại lớn
5. Sân bay và
   cơ sở hạ tầng: Đảm bảo cung cấp điện liên tục cho các cơ sở
   quan trọng

“Máy cắt không khí
ACB LS AN-16D3-16H NG5 không chỉ là thiết bị đóng cắt thông thường mà còn là
giải pháp bảo vệ toàn diện cho hệ thống phân phối điện hạ thế, giúp nâng cao
độ an toàn và ổn định cho toàn bộ hệ thống.”

So sánh ACB LS AN-16D3-16H NG5 với các dòng sản phẩm tương tự
📊

Tại sao nên lựa chọn ACB LS AN-16D3-16H NG5?
🤔

Có nhiều lý do khiến ACB LS AN-16D3-16H
NG5 trở thành lựa chọn hàng đầu cho các hệ thống phân phối
điện công nghiệp:

• Độ tin cậy
  cao: Được sản xuất bởi LS Electric – tập đoàn hàng đầu về
  thiết bị điện của Hàn Quốc
• Khả năng
  ngắt mạch vượt trội: Với khả năng ngắt dòng ngắn mạch lên đến
  65kA, thiết bị này đảm bảo an toàn cho hệ thống ngay cả trong điều kiện sự cố
  nghiêm trọng
• Thiết kế
  bền bỉ: Cấu trúc cơ khí vững chắc đảm bảo tuổi thọ cao và hoạt
  động ổn định
• Chức năng
  bảo vệ đa dạng: Tích hợp nhiều chức năng bảo vệ như quá tải,
  ngắn mạch, sụt áp và chạm đất
• Tiêu chuẩn
  quốc tế: Đáp ứng các tiêu chuẩn nghiêm ngặt như IEC 60947-2,
  EN 60947-2 (CE)

Hướng dẫn lắp đặt và bảo trì ACB LS AN-16D3-16H NG5
🛠️

Quy trình lắp đặt

Lắp đặt máy cắt ACB LS AN-16D3-16H
NG5 đòi hỏi sự chuyên nghiệp và tuân thủ các quy định an
toàn:

1. Chuẩn
   bị: Kiểm tra thiết bị trước khi lắp đặt, đảm bảo không có hư
   hỏng vật lý
2. Ngắt điện:
   Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi thực hiện lắp
   đặt
3. Vị trí lắp
   đặt: Lắp đặt thiết bị vào vị trí cố định trong tủ điện, đảm
   bảo không gian thông thoáng để tản nhiệt
4. Kết nối
   dây: Kết nối các dây dẫn theo đúng sơ đồ, đảm bảo độ chặt và
   an toàn
5. Kiểm tra
   chức năng: Sau khi lắp đặt, tiến hành kiểm tra các chức năng
   cơ bản của thiết bị

Bảo trì định kỳ

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của thiết bị, cần
thực hiện bảo trì định kỳ:

• Kiểm tra và vệ sinh
  thiết bị mỗi 6 tháng
• Kiểm tra các kết nối
  điện 3 tháng một lần
• Thử nghiệm chức năng bảo
  vệ mỗi năm một lần
• Thay thế các bộ phận bị
  mòn theo khuyến cáo của nhà sản xuất

Câu hỏi thường gặp về ACB LS AN-16D3-16H NG5 ❓

ACB LS AN-16D3-16H NG5 khác gì so với dòng máy cắt
MCCB?

ACB (Air Circuit Breaker) có khả năng
chịu dòng điện cao hơn nhiều so với MCCB (Molded Case Circuit
Breaker). Trong khi MCCB thường có dòng định mức tối đa khoảng
800A, ACB LS AN-16D3-16H NG5 có thể xử lý dòng điện lên đến 1600A. Ngoài ra,
ACB còn có khả năng ngắt dòng ngắn mạch cao hơn (65kA) và có nhiều chức năng
bảo vệ phức tạp hơn.

Có thể lắp đặt thêm phụ kiện cho ACB LS AN-16D3-16H NG5 sau khi
mua không?

Có, mặc dù ACB LS AN-16D3-16H NG5
được cung cấp dưới dạng không kèm phụ kiện (không kèm ACC), bạn có thể lắp
đặt thêm các phụ kiện như bộ vận hành động cơ, cuộn nhả shunt, cuộn đóng và
nhả sụt áp sau khi mua. Tuy nhiên, nên sử dụng phụ kiện chính hãng từ LS
Electric để đảm bảo tương thích và độ tin cậy.

ACB LS AN-16D3-16H NG5 có phù hợp cho tất cả các loại tủ điện
không?

Không phải tất cả. Do kích thước khá lớn (khoảng 430 x 334 x 375
mm), ACB LS AN-16D3-16H NG5 chỉ phù hợp với các
tủ điện công nghiệp có không gian đủ rộng. Trước khi mua, cần đảm bảo tủ điện
của bạn có đủ không gian để lắp đặt thiết bị này.

Ứng dụng thực tế của ACB LS AN-16D3-16H NG5 trong công nghiệp
🏭

Trong môi trường công nghiệp, ACB LS AN-16D3-16H
NG5 đóng vai trò quan trọng trong việc bảo vệ các thiết bị
điện và dây chuyền sản xuất khỏi các sự cố về điện:

Tại một nhà máy sản xuất thép lớn ở miền Nam Việt Nam, việc lắp
đặt hệ thống máy cắt ACB LS AN-16D3-16H NG5 đã
giúp giảm thiểu thời gian dừng sản xuất do sự cố điện tới 85%. Thiết bị này
có khả năng phát hiện và ngắt mạch ngay khi có dấu hiệu quá tải hoặc ngắn
mạch, bảo vệ toàn bộ dây chuyền sản xuất trị giá hàng triệu USD.

Ngoài ra, tại các tòa nhà cao tầng và trung tâm thương mại,
ACB LS đảm bảo nguồn điện ổn định và an toàn cho
hệ thống thang máy, điều hòa không khí và các thiết bị quan trọng khác, đặc
biệt trong trường hợp khẩn cấp như cháy nổ hoặc sự cố điện
lưới.

Tư vấn chọn lựa ACB phù hợp với nhu cầu
🧐

Việc lựa chọn máy cắt ACB phù hợp phụ
thuộc vào nhiều yếu tố như tải điện, môi trường lắp đặt và yêu cầu bảo
vệ:

• Xác định
  tải điện tối đa: Dòng điện định mức của ACB phải lớn hơn
  20-30% so với tải tối đa dự kiến
• Phân tích
  khả năng ngắn mạch: Cần tính toán dòng ngắn mạch có thể xảy ra
  để chọn ACB có khả năng ngắt phù hợp
• Không gian
  lắp đặt: Đảm bảo tủ điện có đủ không gian cho ACB và hệ thống
  tản nhiệt
• Yêu cầu về
  tích hợp: Xem xét khả năng kết nối với hệ thống quản lý điện
  nếu cần

Với các hệ thống công nghiệp lớn có dòng điện từ 1200A đến 1600A
và yêu cầu độ tin cậy cao, ACB LS AN-16D3-16H
NG5 là lựa chọn lý tưởng nhờ khả năng ngắt ngắn mạch cao
(65kA) và hệ thống bảo vệ toàn diện.

Kết luận 📝

Máy cắt ACB LS AN-16D3-16H NG5 3P 1600A 65kA loại cố
định là giải pháp bảo vệ điện công nghiệp hiệu quả, đáp ứng
các tiêu chuẩn quốc tế và phù hợp với các ứng dụng đòi hỏi độ tin cậy cao.
Với khả năng chịu dòng lớn và ngắt ngắn mạch mạnh mẽ, thiết bị này đảm bảo an
toàn cho hệ thống điện trong môi trường công nghiệp và thương
mại.

Mặc dù không kèm phụ kiện (ACC), sản phẩm vẫn cung cấp đầy đủ các
chức năng bảo vệ cơ bản và có thể được nâng cấp với các phụ kiện chính hãng
để đáp ứng nhu cầu cụ thể của từng ứng dụng.

Khi lựa chọn thiết bị đóng cắt và bảo vệ cho hệ thống điện công
nghiệp, ACB LS AN-16D3-16H NG5 chắc chắn là một
lựa chọn đáng cân nhắc nhờ chất lượng vượt trội và độ tin cậy cao.
👍
