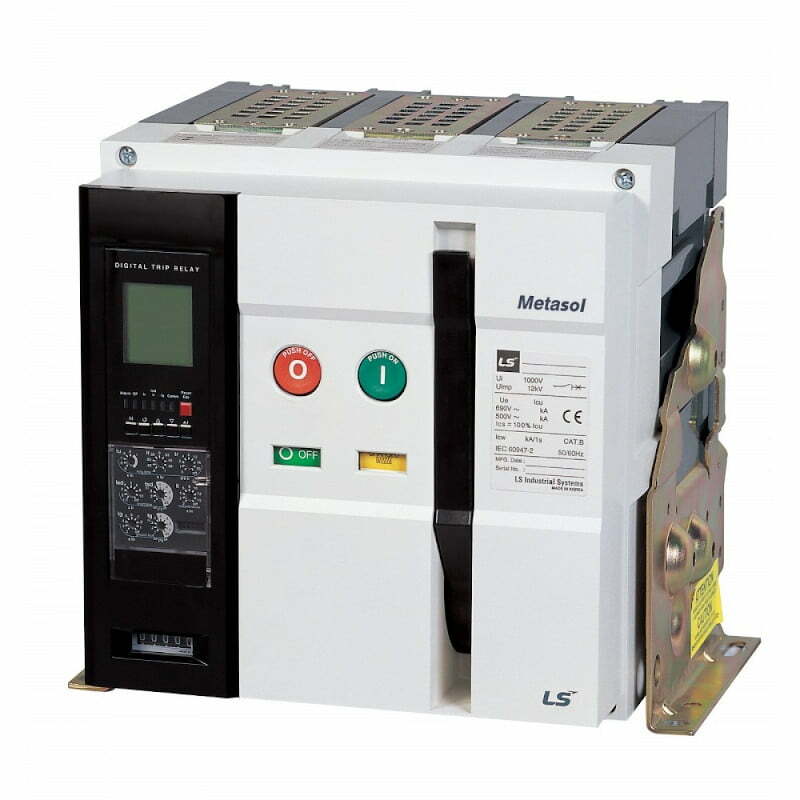

Máy cắt ACB AN-13D3-13H AH6
3P 1250A 65kA loại cố định LS: Giải pháp bảo vệ điện công nghiệp hiệu quả
🛡️⚡

Trong hệ thống điện công nghiệp hiện đại, việc lựa chọn thiết bị
đóng cắt và bảo vệ đóng vai trò then chốt đối với sự an toàn và ổn định của
hệ thống. Máy cắt không khí ACB (Air Circuit
Breaker) là một trong những thiết bị quan trọng không thể
thiếu trong các hệ thống phân phối điện hạ thế công nghiệp và thương mại. Bài
viết này sẽ giới thiệu chi tiết về Máy cắt ACB AN-13D3-13H AH6
3P 1250A 65kA loại cố định của thương hiệu LS – một lựa chọn
hàng đầu cho các hệ thống điện yêu cầu độ tin cậy cao.
🔍

1. Tổng quan về Máy cắt khí ACB LS AN-13D3-13H AH6 3P 1250A 65kA
🌟

Máy cắt khí ACB (Air Circuit Breaker)
là thiết bị đóng cắt và bảo vệ cao cấp sử dụng không khí làm môi trường dập
hồ quang điện. Trong số các dòng sản phẩm ACB trên thị trường, ACB
LS AN-13D3-13H AH6 thuộc series Metasol của hãng LS Electric
(Hàn Quốc) nổi bật với nhiều ưu điểm vượt trội về chất lượng và độ tin cậy.
💯

“ACB LS không chỉ là thiết bị bảo vệ đơn thuần mà còn là
trung tâm phân tích, đo lường và giám sát hệ thống điện thông minh trong kỷ
nguyên công nghiệp 4.0”

Model AN-13D3-13H AH6 3P 1250A 65kA
là dòng máy cắt khí loại cố định (fixed type) được thiết kế đặc biệt cho các
ứng dụng điện hạ thế với nhiều tính năng nổi bật và thông số kỹ thuật ấn
tượng.

2. Thông số kỹ thuật chi tiết của ACB LS AN-13D3-13H AH6
⚙️


• Dòng điện
  định mức: 1250A



• Số cực:
  3 cực (3P)



• Khả năng cắt
  tối đa (Icu): 65kA



• Ampere
  Frame: 1600AF



• Điện áp hoạt
  động định mức: 380V/400V/415V (có sẵn ở
  440V/500V)



• Tần
  số: 50Hz/60Hz



• Cơ cấu đóng
  cắt: Trữ năng lò xo với cuộn đóng và mở thủ công hoặc sử dụng
  motor



• Phụ kiện đi
  kèm: Cuộn đóng, cuộn mở, motor nạp điện, tiếp điểm phụ, và
  rơle bảo vệ loại AH6



• Tiêu
  chuẩn: Tuân thủ IEC 60947-2



• Xuất
  xứ: Hàn Quốc



• Bảo
  hành: 12 tháng

3. Ưu điểm nổi bật của Máy cắt ACB LS AN-13D3-13H AH6
🏆

3.1. Khả năng bảo vệ vượt trội

ACB LS AN-13D3-13H AH6 sở hữu khả
năng cắt ngắn mạch lên đến 65kA, điều này giúp
thiết bị có thể bảo vệ hiệu quả hệ thống điện khỏi các sự cố ngắn mạch cực
lớn. Với dòng điện định mức 1250A, thiết bị này phù hợp cho các hệ thống công
nghiệp tải trọng lớn. 💪

Rơle bảo vệ thông minh AH6 tích hợp
nhiều chức năng bảo vệ:


1. Bảo vệ quá tải (Overload
   protection – OL)



2. Bảo vệ ngắn mạch tức thời
   (Instantaneous short circuit – INST)



3. Bảo vệ ngắn mạch có thời
   gian trễ (Short time delay – ST)



4. Bảo vệ chạm đất (Ground
   fault – GF)



5. Bảo vệ điện áp và tần số
   (thông qua mô-đun mở rộng)

3.2. Tính năng đo lường và giám sát

Không chỉ đơn thuần là thiết bị bảo vệ, ACB LS
AN-13D3-13H AH6 còn tích hợp hệ thống đo lường và giám sát
thông minh: 📊


• Đo lường và hiển thị các
  thông số điện: dòng điện, điện áp, công suất, năng lượng



• Lưu trữ lịch sử sự
  cố



• Khả năng kết nối với hệ
  thống BMS/SCADA thông qua các giao thức truyền thông



• Phân tích chất lượng điện
  năng

3.3. Độ tin cậy và an toàn cao

Được sản xuất bởi LS Electric – một
trong những tập đoàn điện lớn nhất Hàn Quốc, ACB LS AN-13D3-13H
AH6 đảm bảo chất lượng và độ tin cậy hàng đầu:
✅


• Đạt chứng nhận từ tổ chức
  KEMA uy tín



• Tuân thủ tiêu chuẩn IEC
  60947-2 quốc tế



• Thiết kế cho tuổi thọ cơ
  khí trên 20.000 lần đóng cắt



• Cơ cấu chỉ thị vị trí
  đóng/cắt rõ ràng



• Hệ thống khóa an toàn đa
  cấp

4. Ứng dụng của ACB LS AN-13D3-13H AH6 trong hệ thống điện
🏭

Máy cắt ACB LS AN-13D3-13H AH6 được
ứng dụng rộng rãi trong nhiều lĩnh vực:


• Nhà máy sản
  xuất: Bảo vệ đường dây chính và phân phối cho các phân
  xưởng



• Tòa nhà
  thương mại: Làm main ACB trong hệ thống MSB (Main
  Switchboard)



• Bệnh viện,
  trung tâm dữ liệu: Đảm bảo sự liên tục của nguồn điện cho các
  thiết bị quan trọng



• Hệ thống cơ
  sở hạ tầng: Bảo vệ cho các trạm biến áp hạ thế

Với khả năng cắt ngắn mạch 65kA, thiết bị đặc biệt phù hợp cho các
môi trường công nghiệp nặng có nguy cơ sự cố điện cao.
🏗️

5. So sánh ACB LS AN-13D3-13H AH6 với các dòng sản phẩm khác
📋





















































































Thông số	ACB LS AN-13D3-13H	ACB Schneider	ACB ABB
Dòng điện định mức	1250A	1250A	1250A
Khả năng cắt	65kA	50kA – 65kA	50kA – 65kA
Rơle bảo vệ	AH6 (đầy đủ chức năng)	Micrologic	Ekip
Tuổi thọ cơ khí	20.000 lần đóng cắt	15.000 – 20.000 lần	15.000 – 20.000 lần
Giá thành	Cạnh tranh	Cao	Cao
Xuất xứ	Hàn Quốc	Pháp/EU	Ý/EU

6. Hướng dẫn lắp đặt và vận hành ACB LS AN-13D3-13H AH6
🔧

6.1. Lưu ý trước khi lắp đặt

Để đảm bảo thiết bị hoạt động an toàn và hiệu quả, cần lưu ý các
vấn đề sau:


• Kiểm tra kỹ thông số kỹ
  thuật của thiết bị trước khi lắp đặt



• Đảm bảo không gian lắp đặt
  đáp ứng yêu cầu về khoảng cách an toàn



• Hệ thống tủ điện phải có
  khả năng chịu đựng lực điện động khi xảy ra ngắn mạch



• Chỉ sử dụng dây cáp điện
  đúng tiêu chuẩn và kích thước phù hợp với dòng điện định mức

6.2. Các bước lắp đặt cơ bản


1. Chuẩn bị không gian lắp
   đặt trong tủ điện



2. Kiểm tra và cài đặt các
   thông số bảo vệ trên rơle AH6



3. Lắp đặt thiết bị vào vị
   trí cố định



4. Đấu nối dây dẫn vào các
   đầu cực



5. Kết nối mạch điều khiển và
   các phụ kiện đi kèm



6. Kiểm tra hoạt động thử
   nghiệm trước khi đưa vào vận hành

6.3. Cài đặt và hiệu chỉnh rơle bảo vệ AH6

Rơle bảo vệ AH6 của LS có giao diện
thân thiện với người dùng, cho phép cài đặt các thông số bảo vệ
như:


• Ir:
  Dòng điện định mức (có thể điều chỉnh từ 0.4 – 1.0 x In)



• tr:
  Thời gian trễ bảo vệ quá tải



• Isd:
  Ngưỡng bảo vệ ngắn mạch có thời gian trễ



• tsd:
  Thời gian trễ cho bảo vệ ngắn mạch



• Ii:
  Ngưỡng bảo vệ ngắn mạch tức thời



• Ig:
  Ngưỡng bảo vệ chạm đất



• tg:
  Thời gian trễ bảo vệ chạm đất

7. Bảo trì và khắc phục sự cố ACB LS AN-13D3-13H AH6
🛠️

7.1. Lịch trình bảo trì định kỳ

Để đảm bảo ACB hoạt động ổn định và kéo dài tuổi thọ, cần thực
hiện bảo trì định kỳ:


• 6
  tháng/lần: Kiểm tra bên ngoài, làm sạch bụi bẩn, kiểm tra các
  kết nối



• 1
  năm/lần: Kiểm tra chức năng đóng/cắt, test các chức năng bảo
  vệ



• 3-5
  năm/lần: Bảo trì tổng thể, bao gồm kiểm tra các bộ phận cơ
  khí, bôi trơn và thay thế các chi tiết hao mòn

7.2. Các sự cố thường gặp và cách khắc phục



















































Sự cố	Nguyên nhân có thể	Cách khắc phục
ACB tự nhảy	Quá tải, ngắn mạch, cài đặt bảo vệ quá nhạy	Kiểm tra tải, kiểm tra dấu hiệu ngắn mạch, hiệu chỉnh lại thông số bảo vệ
Không thể đóng ACB	Hệ thống khóa liên động, cuộn đóng bị lỗi	Kiểm tra điều kiện khóa liên động, test và thay thế cuộn đóng nếu cần
Quá nhiệt tại đầu nối	Đấu nối lỏng, tiếp xúc kém	Siết chặt lại các kết nối, làm sạch bề mặt tiếp xúc
Rơle hiển thị lỗi	Sự cố trong hệ thống, lỗi rơle	Kiểm tra mã lỗi, reset rơle, liên hệ kỹ thuật nếu cần

8. Chi phí và lợi ích kinh tế khi sử dụng ACB LS AN-13D3-13H AH6
💰

Mặc dù chi phí đầu tư ban đầu cho ACB LS AN-13D3-13H
AH6 có thể cao hơn so với các thiết bị đóng cắt thông thường,
nhưng lợi ích lâu dài là rất đáng kể:


• Tiết kiệm
  chi phí bảo trì: Tuổi thọ cao, ít yêu cầu bảo trì so với các
  dòng ACB khác



• Giảm thiểu
  thời gian ngừng sản xuất: Khả năng bảo vệ chính xác giúp tránh
  các sự cố không cần thiết



• Tiết kiệm
  năng lượng: Chức năng giám sát năng lượng giúp tối ưu hóa việc
  sử dụng điện



• Giảm chi phí
  thay thế: Không cần thay thế toàn bộ thiết bị khi cần nâng
  cấp, chỉ cần thay thế hoặc nâng cấp các module

“Đầu tư cho hệ thống bảo vệ chất lượng cao ngay từ đầu sẽ
giúp tiết kiệm chi phí khắc phục sự cố và gián đoạn sản xuất về
sau.”

9. Câu hỏi thường gặp về ACB LS AN-13D3-13H AH6
❓

Q1: ACB LS AN-13D3-13H AH6 khác gì so với
MCCB?

A: ACB có cấu trúc phức tạp hơn với nhiều tính năng bảo vệ nâng
cao, khả năng cắt cao hơn và được thiết kế cho dòng điện lớn (thường từ 630A
trở lên), trong khi MCCB đơn giản hơn và thường dùng cho dòng điện nhỏ
hơn.

Q2: Tại sao nên chọn ACB loại cố định thay vì loại
rút được?

A: ACB loại cố định có giá thành thấp hơn, thiết kế đơn giản hơn
và phù hợp với các hệ thống không yêu cầu bảo trì thường xuyên. Tuy nhiên,
nếu có nhu cầu bảo trì, thay thế nhanh chóng thì nên chọn loại rút
được.

Q3: Có thể kết nối ACB LS AN-13D3-13H AH6 với hệ
thống giám sát từ xa không?

A: Có, với các module mở rộng của rơle AH6, ACB có thể kết nối với
hệ thống SCADA/BMS thông qua các giao thức truyền thông như Modbus, Profibus
hoặc Ethernet.

Q4: Khi nào cần thay thế ACB?

A: ACB cần được xem xét thay thế khi: đạt số lần đóng cắt tối đa,
sau khi đã cắt ngắn mạch lớn, các phụ kiện không còn hoạt động hiệu quả, hoặc
khi hệ thống cần nâng cấp công suất vượt quá khả năng của thiết bị hiện
tại.

10. Kết luận 🌟

Máy cắt ACB AN-13D3-13H AH6 3P 1250A 65kA loại cố
định LS là một giải pháp bảo vệ điện công nghiệp toàn diện và
đáng tin cậy. Với khả năng cắt ngắn mạch cao, tính năng bảo vệ thông minh và
hệ thống giám sát tích hợp, thiết bị đáp ứng hoàn hảo nhu cầu bảo vệ an toàn
cho các hệ thống điện công nghiệp và thương mại hiện đại.

Khi lựa chọn thiết bị đóng cắt hạ thế cho dự án của mình,
ACB LS AN-13D3-13H AH6 nên được cân nhắc như một
giải pháp tiết kiệm chi phí dài hạn và đáp ứng các tiêu chuẩn kỹ thuật nghiêm
ngặt. Đây không chỉ là một thiết bị bảo vệ đơn thuần mà còn là một phần quan
trọng trong chiến lược quản lý năng lượng và vận hành hệ thống điện an toàn,
hiệu quả. 🏆

Liên hệ ngay với Thiết bị điện VIKI để
được tư vấn và báo giá chi tiết về sản phẩm ACB LS AN-13D3-13H
AH6 cũng như các giải pháp bảo vệ điện khác cho doanh nghiệp
của bạn.

📞 Phone/Zalo: 0933320468 – 0948946109 – 0938 461 348

🏢 Address: 37C Street No. 1, Long Truong Ward, Thu Duc
City, Ho Chi Minh City.
