< h1>Cầu dao khối MCCB CVS100BS 3P 25A 25kA chỉnh dòng Schneider
LV510932: Bảo vệ mạch điện tối ưu



Trong lĩnh vực thiết bị
điện công nghiệp và thương mại, việc lựa chọn thiết bị bảo vệ mạch điện đáng
tin cậy là yếu tố quyết định đến sự an toàn và hiệu quả của hệ thống.
Cầu dao khối MCCB CVS100BS 3P 25A 25kA của
Schneider Electric với mã tham chiếu LV510932 đã khẳng định vị thế là một trong
những giải pháp bảo vệ mạch điện hàng đầu trên thị trường hiện nay. Sản phẩm
này kết hợp công nghệ tiên tiến với độ tin cậy cao, đáp ứng đầy đủ các tiêu
chuẩn quốc tế khắt khe.



        “Bảo vệ mạch điện không
chỉ là việc ngăn chặn sự cố, mà còn đảm bảo tính liên tục trong hoạt động của
hệ thống điện – đây chính là điểm mạnh của dòng MCCB CVS100BS Schneider
Electric.”




Với hơn 10 năm kinh
nghiệm trong ngành thiết bị điện, tôi đã chứng kiến sự phát triển và cải tiến
liên tục của các dòng MCCB, và Schneider
LV510932 thực sự nổi bật với những tính năng vượt trội. Bài
viết này sẽ phân tích chi tiết các đặc điểm kỹ thuật, ứng dụng và lợi ích của
sản phẩm này đối với các hệ thống điện công nghiệp và thương
mại.

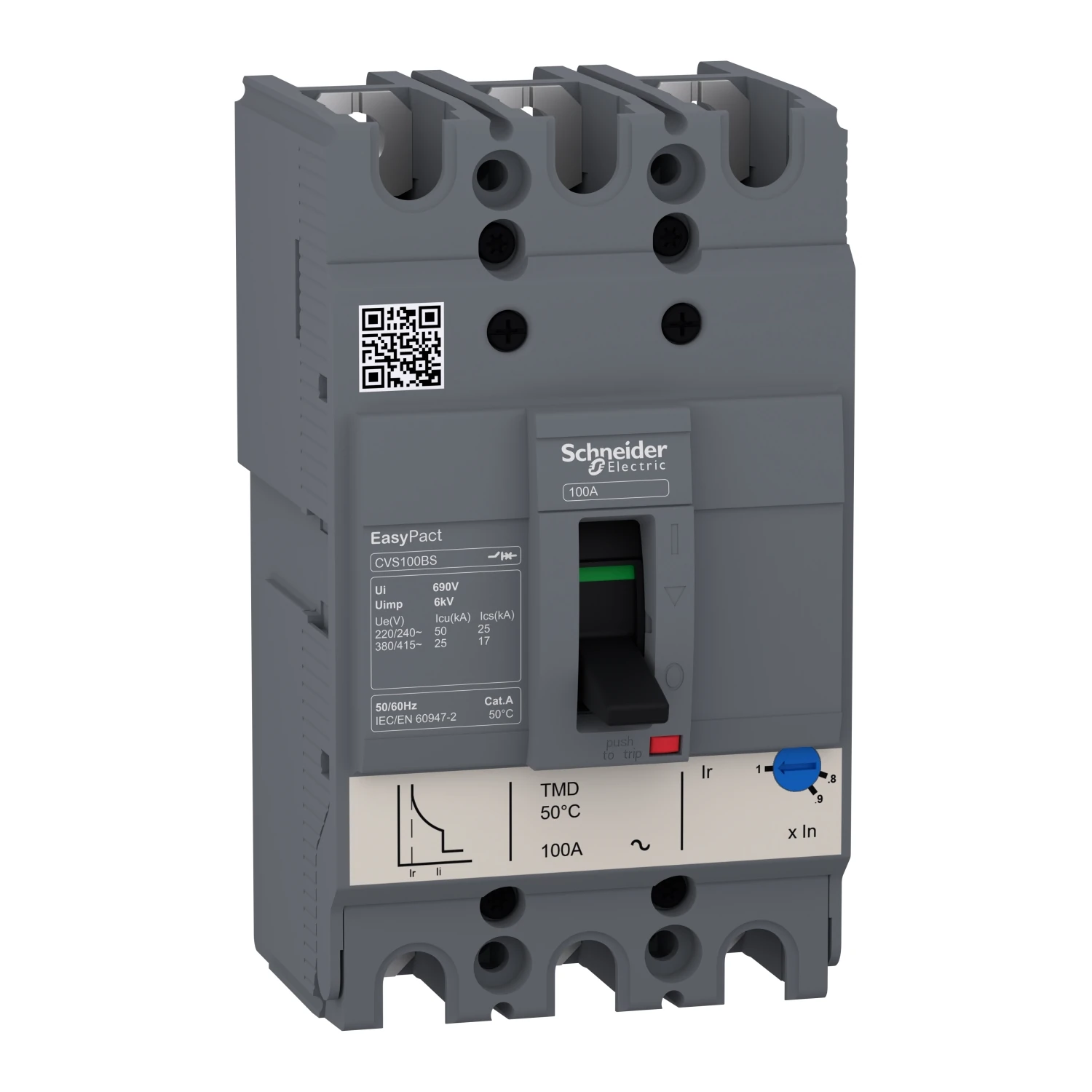

Tổng quan về MCCB
CVS100BS Schneider Electric



MCCB
(Molded Case Circuit Breaker) là thiết bị đóng cắt và bảo vệ
mạch điện được đúc trong vỏ cách điện. MCCB
CVS100BS LV510932 của Schneider Electric thuộc dòng EasyPact, được
thiết kế đặc biệt nhằm cung cấp giải pháp bảo vệ mạch điện hiệu quả với chi
phí tối ưu. Sản phẩm này kết hợp hai cơ chế bảo vệ: nhiệt (thermal) cho quá
tải và từ (magnetic) cho ngắn mạch.



Với công
suất ngắt 25kA ở điện áp 415VAC, MCCB này đảm bảo khả năng
ngắt an toàn các dòng điện sự cố lớn. Thiết kế nhỏ gọn với kích thước chỉ
khoảng 130mm chiều cao và 60mm chiều sâu giúp tiết kiệm không gian lắp đặt,
đặc biệt phù hợp với các tủ điện có không gian hạn chế.



Đặc điểm kỹ thuật của
MCCB CVS100BS 3P 25A 25kA




• Dòng
  điện định mức: 25A



• Khả
  năng ngắt: 25 kA tại 415 VAC



• Loại
  bộ nhả: Nhiệt từ TM-D



• Điện
  áp hoạt động: 440 VAC, 50/60 Hz



• Số
  cực: 3 cực (3P)



• Kích
  thước: xấp xỉ 130 mm chiều cao, 60 mm chiều
  sâu



• Khối
  lượng: khoảng 0.78 kg



• Tiêu
  chuẩn tuân thủ: IEC 60947-2



• Tính
  năng đặc biệt: Chỉnh dòng (điều chỉnh dòng
  ngắt)





Một trong những tính
năng nổi bật của MCCB CVS100BS là khả năng điều
chỉnh dòng ngắt, cho phép người dùng tinh chỉnh cài đặt bảo vệ phù hợp với
từng ứng dụng cụ thể. Việc điều chỉnh này giúp tối ưu hóa hoạt động của thiết
bị, tránh tình trạng ngắt không cần thiết hoặc không ngắt khi
cần.



Ứng dụng của MCCB
Schneider LV510932



MCCB
CVS100BS LV510932 được thiết kế để sử dụng trong nhiều môi
trường khác nhau, từ công nghiệp đến thương mại. Các ứng dụng phổ biến của
thiết bị này bao gồm:




1. Hệ
   thống phân phối điện: Bảo vệ các mạch nhánh và thiết bị đầu
   cuối



2. Nhà
   máy sản xuất: Bảo vệ thiết bị và máy móc công
   nghiệp



3. Tòa
   nhà thương mại: Hệ thống điện cho văn phòng, trung tâm thương
   mại



4. Hệ
   thống HVAC: Bảo vệ thiết bị điều hòa không khí, thông
   gió



5. Hệ
   thống bơm nước: Bảo vệ động cơ và mạch điều
   khiển





Với dòng
điện định mức 25A, thiết bị này phù hợp với các ứng dụng điện
áp trung bình có yêu cầu bảo vệ quá tải và ngắn mạch đáng tin cậy. Trong các
môi trường công nghiệp với điều kiện hoạt động khắc nghiệt, MCCB này vẫn duy
trì hiệu suất ổn định và tuổi thọ cao.



Lợi ích nổi bật của
MCCB CVS100BS



Sau nhiều năm làm việc
với các thiết bị bảo vệ mạch điện, tôi đánh giá cao dòng
EasyPact CVS nói chung và CVS100BS
LV510932 nói riêng vì những lợi ích vượt trội
sau:



1. Hiệu suất bảo vệ
cao



Bộ nhả
nhiệt từ TM-D cung cấp khả năng bảo vệ toàn diện chống lại cả
quá tải và ngắn mạch. Cơ chế bảo vệ nhiệt hoạt động dựa trên nguyên lý giãn
nở nhiệt, phản ứng với quá tải kéo dài, trong khi cơ chế từ phản ứng tức thời
với dòng ngắn mạch lớn.



Với khả
năng ngắt 25kA, thiết bị đảm bảo ngắt an toàn ngay cả khi xảy
ra sự cố nghiêm trọng. Điều này đặc biệt quan trọng trong các môi trường công
nghiệp, nơi dòng sự cố có thể rất cao và gây nguy hiểm nếu không được xử lý
kịp thời.



2. Độ tin cậy và tuổi
thọ cao



Schneider Electric nổi
tiếng với các sản phẩm có độ tin cậy cao, và MCCB
CVS100BS không phải ngoại lệ. Sản phẩm được thiết kế để hoạt
động ổn định trong thời gian dài, ngay cả trong điều kiện khắc nghiệt như
nhiệt độ cao, độ ẩm và bụi bẩn.



Việc tuân thủ tiêu chuẩn
IEC 60947-2 đảm bảo thiết bị đáp ứng các yêu cầu
nghiêm ngặt về an toàn và hiệu suất. Từ kinh nghiệm thực tế, tôi nhận thấy
các MCCB tuân thủ tiêu chuẩn này thường có tuổi thọ cơ khí vượt trội, lên đến
hàng nghìn lần đóng cắt.



3. Tính linh hoạt trong
cài đặt



Tính năng
chỉnh dòng cho phép điều chỉnh ngưỡng bảo vệ quá
tải phù hợp với từng ứng dụng cụ thể. Điều này mang lại sự linh hoạt đáng kể,
đặc biệt trong các hệ thống điện có tải thay đổi hoặc yêu cầu bảo vệ khác
nhau theo thời gian.



Kích thước nhỏ gọn với
chiều cao 130mm và chiều sâu 60mm cho phép lắp
đặt dễ dàng trong các tủ điện có không gian hạn chế. Trọng lượng nhẹ chỉ
0.78kg cũng tạo thuận lợi trong quá trình vận
chuyển và lắp đặt.



4. Chi phí-hiệu quả tối
ưu



Dòng EasyPact CVS của
Schneider Electric được phát triển với mục tiêu cung cấp hiệu suất cao với
chi phí hợp lý. CVS100BS LV510932 mang lại giá
trị tuyệt vời với chi phí đầu tư ban đầu cạnh tranh, đồng thời đảm bảo chi
phí vận hành và bảo trì thấp trong suốt vòng đời sản phẩm.



Từ góc độ đầu tư dài
hạn, việc lựa chọn MCCB chất lượng cao như
CVS100BS thường mang lại lợi ích kinh tế hơn so với các sản phẩm giá rẻ nhưng
kém chất lượng. Điều này thể hiện qua độ tin cậy cao hơn, ít sự cố và thời
gian ngừng hoạt động ngắn hơn của hệ thống điện.








So sánh MCCB CVS100BS
với các dòng sản phẩm khác



Để giúp bạn có cái nhìn
tổng quan hơn, dưới đây là bảng so sánh MCCB
CVS100BS với một số dòng sản phẩm tương tự:





















































































Thông số	CVS100BS (LV510932)	Compact NSX100	EasyPact CVS160
Dòng điện định mức	25A	25-100A	16-160A
Khả năng ngắt	25kA	36kA	25kA
Số cực	3P	3P/4P	3P/4P
Bộ nhả	TM-D (Nhiệt từ)	Micrologic (Điện tử)	TM-D/Micrologic
Chi phí tương đối	$	$$	$



Qua bảng so sánh, có thể
thấy CVS100BS LV510932 cung cấp giải pháp cân
bằng giữa hiệu suất và chi phí. Trong khi Compact NSX100 cung cấp khả năng
ngắt cao hơn và tính năng nâng cao với bộ nhả điện tử, CVS100BS mang lại hiệu
suất đáng tin cậy với chi phí thấp hơn đáng kể.



So với dòng
EasyPact CVS160 cùng họ sản phẩm, CVS100BS phù
hợp với các ứng dụng có dòng điện thấp hơn, nhưng vẫn duy trì khả năng ngắt
và độ tin cậy tương đương. Việc lựa chọn giữa các dòng sản phẩm này phụ thuộc
vào yêu cầu cụ thể của từng ứng dụng và ngân sách đầu tư.



Hướng dẫn lắp đặt và
vận hành MCCB CVS100BS



Việc lắp đặt và vận hành
đúng cách là yếu tố quan trọng để đảm bảo hiệu suất tối ưu và tuổi thọ cao
cho MCCB CVS100BS LV510932. Dưới đây là các bước
cơ bản trong quá trình lắp đặt:



1. Chuẩn bị lắp
đặt



Trước khi lắp đặt, cần
đảm bảo ngắt hoàn toàn nguồn điện đến khu vực
làm việc. Kiểm tra kỹ MCCB để đảm bảo không có hư hỏng trong quá trình vận
chuyển và lưu kho.



Chuẩn bị các dụng cụ cần
thiết như tua vít, cờ lê, dụng cụ đo điện và các
phụ kiện lắp đặt phù hợp. Nếu lắp đặt trong tủ điện, cần kiểm tra không gian
lắp đặt phù hợp với kích thước của thiết bị.



2. Lắp đặt cơ
khí



MCCB CVS100BS có thể
được lắp đặt theo hai hình thức chính: lắp cố định hoặc lắp
rút (nếu sử dụng khung rút tương thích). Với khối lượng nhẹ
0.78kg, thiết bị có thể được lắp đặt dễ dàng bởi một người.



Đối với lắp đặt cố định,
sử dụng các vít định vị để cố định MCCB vào tấm lắp hoặc ray DIN (nếu có bộ
chuyển đổi). Đảm bảo thiết bị được lắp đặt thẳng
đứng để các cơ cấu bên trong hoạt động chính
xác.



3. Đấu nối
điện



Kết nối dây dẫn vào các
đầu đấu của MCCB, đảm bảo mô-men xoắn đúng theo khuyến cáo của
nhà sản xuất. Sử dụng dây dẫn có tiết diện phù hợp với dòng
điện định mức 25A của thiết bị.



Kiểm tra kỹ các kết nối
để đảm bảo độ chặt và tiếp xúc tốt. Kết nối lỏng có thể gây phát nhiệt quá
mức và tăng nguy cơ cháy nổ.



4. Cài đặt và thử
nghiệm



Điều chỉnh cài đặt dòng
điện quá tải theo yêu cầu của hệ thống. MCCB
CVS100BS có tính năng điều chỉnh dòng, cho phép tinh chỉnh mức
bảo vệ quá tải từ 0.7-1.0 lần dòng định mức.



Sau khi hoàn tất lắp đặt
và cài đặt, cần tiến hành thử nghiệm chức năng
bằng cách đóng-cắt thiết bị nhiều lần (khi chưa có điện) để đảm bảo cơ cấu
hoạt động trơn tru. Sau đó, có thể thực hiện kiểm tra với điện thực
tế.



Bảo trì và khắc phục sự
cố



Mặc dù
MCCB CVS100BS được thiết kế với độ tin cậy cao
và yêu cầu bảo trì thấp, việc thực hiện bảo trì định kỳ vẫn rất quan trọng để
đảm bảo tuổi thọ tối đa. Dưới đây là một số khuyến nghị bảo
trì:



1. Kiểm tra định
kỳ




• Hàng
  quý: Kiểm tra trực quan bên ngoài, đảm bảo không có dấu hiệu
  quá nhiệt hoặc hư hỏng



• Hàng
  năm: Kiểm tra độ chặt của các kết nối điện



• 2-3
  năm: Thực hiện vận hành thử để đảm bảo cơ cấu đóng-cắt hoạt
  động trơn tru





Trong quá trình kiểm
tra, cần chú ý đến các dấu hiệu như đổi màu tại các điểm đấu
nối (dấu hiệu của phát nhiệt), tiếng ồn bất
thường khi vận hành, hoặc độ nặng bất
thường khi đóng-cắt thiết bị.



2. Các sự cố thường gặp
và cách khắc phục































































Sự cố	Nguyên nhân có thể	Biện pháp khắc phục
MCCB tự nhảy thường xuyên	Quá tải hoặc cài đặt dòng quá thấp	Kiểm tra tải và điều chỉnh cài đặt dòng phù hợp
Khó đóng hoặc cắt thiết bị	Cơ cấu bị kẹt hoặc hư hỏng	Kiểm tra, bảo trì hoặc thay thế thiết bị
Phát nhiệt quá mức	Kết nối lỏng hoặc tải quá cao	Kiểm tra và siết chặt kết nối, kiểm tra dòng tải
Không ngắt khi quá tải	Bộ nhả bị lỗi	Thay thế MCCB



Nếu phát hiện bất kỳ vấn
đề nghiêm trọng nào, nên liên hệ đại diện hoặc trung tâm dịch
vụ của Schneider Electric để được hỗ trợ. Không nên tự ý sửa
chữa các bộ phận bên trong MCCB vì điều này có thể ảnh hưởng đến tính năng
bảo vệ của thiết bị.



Từ kinh nghiệm thực tế,
tôi nhận thấy phần lớn sự cố với MCCB đều liên quan đến lắp đặt
không đúng cách hoặc sử dụng không đúng mục đích. Việc tuân
thủ hướng dẫn của nhà sản xuất và thực hiện bảo trì định kỳ có thể ngăn ngừa
hầu hết các vấn đề phổ biến.
