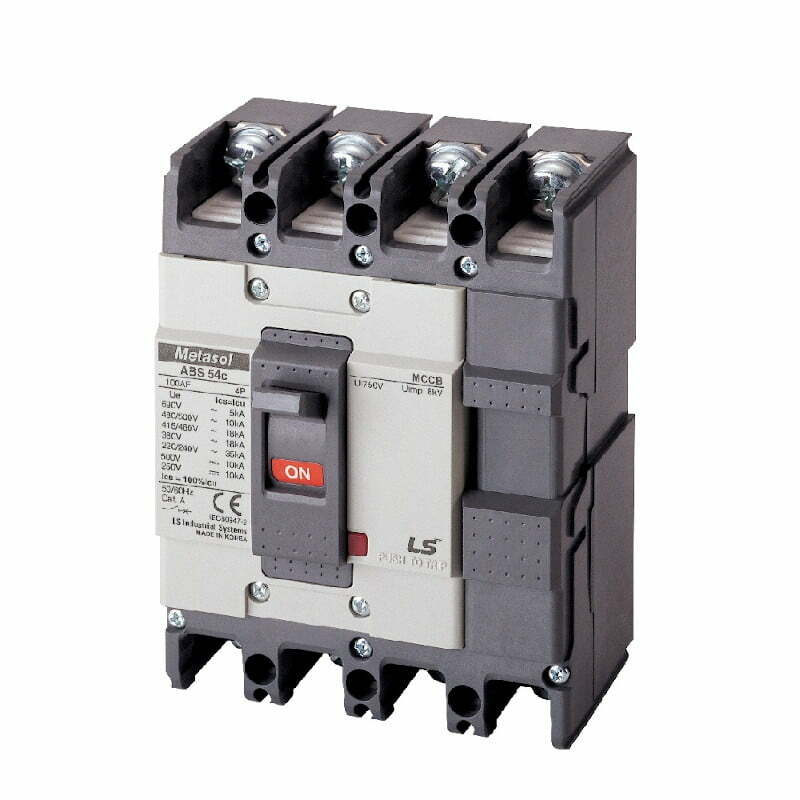

Cầu dao khối MCCB ABN54c 4P 40A 18kA LS – Bảo Vệ Tối
Ưu Cho Hệ Thống Điện Công Nghiệp 🛡️⚡

Trong thế giới thiết bị điện công nghiệp, việc lựa chọn các thiết
bị bảo vệ chất lượng cao là yếu tố quyết định đảm bảo an toàn và hiệu quả
hoạt động của hệ thống. Cầu dao khối MCCB ABN54c 4P 40A 18kA
LS là một trong những sản phẩm nổi bật của thương hiệu LS (Hàn
Quốc), đang được ưa chuộng rộng rãi tại thị trường Việt Nam. Bài viết này sẽ
cung cấp cho bạn những thông tin chi tiết về sản phẩm, ứng dụng và lợi ích
của MCCB ABN54c 4P 40A 18kA LS trong các hệ thống điện công nghiệp.
🔍

1. MCCB là gì? Tại sao cần sử dụng MCCB trong hệ thống điện? 🤔

MCCB (Molded Case Circuit Breaker)
hay còn gọi là cầu dao khối là thiết bị đóng cắt
và bảo vệ mạch điện cao cấp, được thiết kế để bảo vệ hệ thống điện khỏi các
tình trạng quá tải, ngắn mạch và các sự cố điện khác. Không giống như MCB
(Miniature Circuit Breaker) được sử dụng trong các hệ thống điện dân dụng,
MCCB được thiết kế đặc biệt cho các ứng dụng công nghiệp với dòng điện và
công suất lớn. 💡

Việc sử dụng MCCB mang lại nhiều lợi ích vượt trội so với các
thiết bị bảo vệ khác:


• Khả năng chịu dòng điện
  lớn, từ 10A đến 2500A



• Khả năng ngắt ngắn mạch
  cao, có thể lên đến 200.000A



• Có thể điều chỉnh dòng
  điện ngắt theo nhu cầu sử dụng



• Bảo vệ đồng thời nhiều
  loại sự cố: quá tải, ngắn mạch, dòng rò



• Tuổi thọ cao và độ tin
  cậy lớn trong môi trường công nghiệp

2. Thông số kỹ thuật của MCCB ABN54c 4P 40A 18kA LS
📋

Cầu dao khối MCCB ABN54c 4P 40A 18kA
LS là một sản phẩm chính hãng từ LS Electric (Hàn Quốc), một
trong những thương hiệu hàng đầu thế giới về thiết bị điện. Dưới đây là các
thông số kỹ thuật chi tiết của sản phẩm:



































































































































Thông số	Giá trị	Mô tả
Mã sản phẩm	ABN54c	Mã nhận diện dòng sản phẩm MCCB ABN của LS
Số cực	4P (4 cực)	Bảo vệ cả 3 pha và dây trung tính
Dòng điện định mức	40A	Dòng điện lớn nhất mà thiết bị có thể chịu đựng
Khả năng ngắt ngắn mạch	18kA	Khả năng ngắt dòng ngắn mạch tối đa
Frame Size	50AF	Kích thước khung thiết bị
Điện áp hoạt động	380V-440V AC	Điện áp định mức vận hành
Tần số	50Hz/60Hz	Tần số hoạt động
Kích thước	130mm x 100mm x 82mm	Kích thước tổng thể của thiết bị
Trọng lượng	Khoảng 900 gram	Trọng lượng thiết bị
Tiêu chuẩn tuân thủ	IEC 60947-2	Tiêu chuẩn quốc tế về thiết bị đóng cắt hạ áp
Xuất xứ	Hàn Quốc	Sản xuất bởi LS Electric tại Hàn Quốc
Bảo hành	12 tháng	Thời gian bảo hành từ nhà sản xuất

3. Cấu tạo và nguyên lý hoạt động của MCCB ABN54c
🔧

MCCB ABN54c được thiết kế với cấu trúc vỏ đúc kín (molded case)
nhằm bảo vệ các thành phần bên trong khỏi tác động của môi trường và đảm bảo
an toàn cho người sử dụng. Cấu tạo của MCCB ABN54c bao gồm các thành phần
chính sau:


• Bộ ngắt
  nhiệt (Thermal Trip Unit): Sử dụng dải kim loại lưỡng kim,
  hoạt động dựa trên sự giãn nở nhiệt khi có dòng điện quá tải đi qua trong
  thời gian dài.



• Bộ ngắt
  từ (Magnetic Trip Unit): Hoạt động khi có dòng điện ngắn mạch
  đột ngột, tạo ra từ trường mạnh kích hoạt cơ cấu ngắt.



• Cơ cấu
  đóng ngắt: Cho phép đóng và ngắt mạch điện bằng tay hoặc tự
  động khi có sự cố.



• Buồng dập
  hồ quang: Làm nhiệm vụ dập tắt hồ quang điện khi ngắt mạch,
  đảm bảo an toàn.



• Các đầu
  nối điện: Đảm bảo kết nối chắc chắn với hệ thống dây
  dẫn.

Nguyên lý hoạt động của MCCB ABN54c dựa trên hai cơ chế bảo vệ
chính:


1. Bảo vệ
   quá tải (Overload Protection): Khi dòng điện vượt quá mức định
   mức trong thời gian dài, bộ ngắt nhiệt sẽ phát hiện và kích hoạt cơ cấu
   ngắt.



2. Bảo vệ
   ngắn mạch (Short Circuit Protection): Khi xảy ra ngắn mạch,
   dòng điện tăng đột biến sẽ được bộ ngắt từ phát hiện và ngắt mạch ngay lập
   tức để bảo vệ hệ thống.

“MCCB LS ABN54c sử dụng công nghệ bảo vệ nhiệt-từ
(thermal-magnetic) tiên tiến, đảm bảo phản ứng nhanh chóng và chính xác trước
các sự cố điện, bảo vệ tối ưu cho hệ thống điện công
nghiệp.”

4. Ứng dụng của MCCB ABN54c 4P 40A 18kA LS trong các hệ thống
điện 🏭

MCCB ABN54c 4P 40A 18kA LS được sử dụng rộng rãi trong nhiều ứng
dụng công nghiệp và thương mại khác nhau. Dưới đây là một số ứng dụng phổ
biến:

4.1. Trong các nhà máy và xí nghiệp công nghiệp

MCCB ABN54c 4P 40A 18kA LS là lựa chọn lý tưởng cho việc bảo vệ
các thiết bị và hệ thống điện trong môi trường công nghiệp, nơi yêu cầu độ
tin cậy cao và khả năng chịu tải lớn. Các ứng dụng bao gồm:


• Bảo vệ các động cơ công
  nghiệp và máy bơm



• Bảo vệ các dây chuyền
  sản xuất tự động



• Hệ thống điều khiển và
  tự động hóa công nghiệp



• Hệ thống chiếu sáng
  công nghiệp quy mô lớn

4.2. Trong các tòa nhà thương mại và dân dụng cao
cấp

MCCB ABN54c cũng được sử dụng trong các hệ thống điện của các công
trình xây dựng lớn:


• Hệ thống phân phối điện
  trong các tòa nhà cao tầng



• Trung tâm thương mại và
  khu phức hợp



• Bệnh viện và trường
  học



• Khách sạn và khu nghỉ
  dưỡng cao cấp

4.3. Trong các hệ thống năng lượng tái tạo


• Hệ thống năng lượng mặt
  trời (Solar PV Systems)



• Hệ thống điện
  gió



• Các trạm biến áp và
  phân phối điện

5. So sánh MCCB ABN54c với các dòng sản phẩm khác
📊

Để giúp bạn có cái nhìn toàn diện hơn, dưới đây là bảng so sánh
MCCB ABN54c với các loại thiết bị bảo vệ điện khác:





















































































Tiêu chí	MCCB ABN54c	MCB thông thường	MCCB cao cấp khác
Dòng điện định mức	10A – 800A	1A – 125A	100A – 2500A
Khả năng ngắt ngắn mạch	18kA – 65kA	4.5kA – 10kA	25kA – 200kA
Điều chỉnh dòng điện ngắt	Có thể điều chỉnh	Không điều chỉnh được	Có thể điều chỉnh
Ứng dụng	Công nghiệp và thương mại	Dân dụng và thương mại nhỏ	Công nghiệp nặng
Giá thành	Trung bình	Thấp	Cao
Tuổi thọ	10-15 năm	5-10 năm	15-20 năm

MCCB ABN54c của LS cung cấp sự cân bằng tốt giữa hiệu suất, độ tin
cậy và giá cả, khiến nó trở thành lựa chọn phổ biến tại thị trường Việt Nam,
đặc biệt là trong các ứng dụng công nghiệp vừa và nhỏ.
🌟

6. Lợi ích khi sử dụng MCCB ABN54c 4P 40A 18kA LS
🎯

Việc lựa chọn MCCB ABN54c 4P 40A 18kA LS cho hệ thống điện của bạn
mang lại nhiều lợi ích đáng kể:

6.1. Độ tin cậy cao

Được sản xuất bởi LS Electric (Hàn Quốc), một trong những thương
hiệu hàng đầu thế giới về thiết bị điện, MCCB ABN54c đảm bảo độ tin cậy cao
trong vận hành, giảm thiểu thời gian ngừng hoạt động do sự cố
điện.

6.2. Khả năng bảo vệ toàn diện

Với thiết kế 4 cực (4P), MCCB ABN54c bảo vệ cả ba pha và dây trung
tính, đảm bảo an toàn tối đa cho hệ thống điện của bạn trước các sự cố quá
tải và ngắn mạch.

6.3. Dễ dàng lắp đặt và bảo trì

MCCB ABN54c được thiết kế với kích thước nhỏ gọn, dễ dàng lắp đặt
trong các tủ điện. Cơ cấu đóng ngắt đơn giản, thuận tiện cho việc vận hành và
bảo trì định kỳ.

6.4. Tiết kiệm chi phí dài hạn

Mặc dù giá thành ban đầu có thể cao hơn so với các thiết bị bảo vệ
thông thường, MCCB ABN54c mang lại giá trị kinh tế dài hạn thông
qua:


• Giảm thiểu rủi ro hư
  hỏng thiết bị do sự cố điện



• Giảm thời gian ngừng
  hoạt động hệ thống



• Tuổi thọ cao, giảm chi
  phí thay thế



• Tiết kiệm chi phí bảo
  trì

7. Hướng dẫn lựa chọn và lắp đặt MCCB ABN54c
📝

7.1. Các yếu tố cần xem xét khi lựa chọn MCCB

Khi lựa chọn MCCB ABN54c cho hệ thống điện, bạn cần xem xét các
yếu tố sau:


• Dòng điện
  tải: Đánh giá chính xác dòng điện tải trong hệ thống của bạn
  để chọn MCCB với dòng điện định mức phù hợp.



• Dòng ngắn
  mạch dự kiến: Xác định dòng ngắn mạch tối đa có thể xảy ra để
  đảm bảo MCCB có khả năng ngắt đủ lớn.



• Số
  cực: Lựa chọn số cực phù hợp với hệ thống điện của bạn (1P,
  2P, 3P hoặc 4P).



• Môi
  trường lắp đặt: Xem xét các yếu tố như nhiệt độ, độ ẩm và các
  điều kiện môi trường khác.

7.2. Quy trình lắp đặt an toàn


1. Ngắt nguồn điện chính
   trước khi lắp đặt.



2. Kiểm tra kỹ MCCB trước
   khi lắp đặt, đảm bảo không có hư hỏng.



3. Lắp MCCB vào tủ điện
   hoặc bảng điện theo đúng hướng dẫn của nhà sản xuất.



4. Kết nối dây dẫn vào các
   đầu nối của MCCB, đảm bảo kết nối chắc chắn.



5. Kiểm tra lại toàn bộ
   kết nối trước khi cấp điện.



6. Thực hiện kiểm tra vận
   hành để đảm bảo MCCB hoạt động đúng.

💡 Lưu ý quan trọng: Việc lắp
đặt MCCB nên được thực hiện bởi kỹ thuật viên điện có kinh nghiệm hoặc thợ
điện chuyên nghiệp để đảm bảo an toàn và tuân thủ các quy định về
điện.

8. Bảo trì và xử lý sự cố MCCB ABN54c 🔧

8.1. Bảo trì định kỳ

Để đảm bảo MCCB ABN54c hoạt động hiệu quả và kéo dài tuổi thọ, bạn
nên thực hiện bảo trì định kỳ:


• Kiểm tra bằng mắt
  thường: Hàng tháng kiểm tra các dấu hiệu hư hỏng, quá nhiệt hoặc ăn
  mòn.



• Kiểm tra kết nối: Đảm
  bảo các kết nối dây dẫn chắc chắn và không bị lỏng lẻo.



• Kiểm tra cơ học: Kiểm
  tra cơ cấu đóng ngắt hoạt động trơn tru.



• Làm sạch: Loại bỏ bụi
  bẩn và chất bẩn bằng khí nén hoặc bàn chải mềm.



• Kiểm tra nhiệt độ: Sử
  dụng camera nhiệt để phát hiện các điểm nóng bất thường.

8.2. Xử lý các sự cố thường gặp



















































Sự cố	Nguyên nhân có thể	Giải pháp
MCCB tự động ngắt	Quá tải hoặc ngắn mạch	Kiểm tra và khắc phục nguyên nhân quá tải hoặc ngắn mạch
MCCB không thể đóng	Cơ cấu khóa an toàn đang hoạt động	Kiểm tra điều kiện hoạt động của khóa an toàn
MCCB quá nóng	Kết nối lỏng lẻo hoặc quá tải	Siết chặt kết nối và kiểm tra tải
Tiếng ồn bất thường	Hồ quang điện hoặc linh kiện bị lỏng	Kiểm tra và thay thế nếu cần thiết

9. Các câu hỏi thường gặp về MCCB ABN54c 4P 40A 18kA LS
❓

9.1. MCCB ABN54c khác gì so với MCB thông
thường?

MCCB ABN54c có khả năng chịu dòng điện và ngắt ngắn mạch cao hơn
nhiều so với MCB thông thường. Ngoài ra, MCCB còn có thể điều chỉnh dòng điện
ngắt, phù hợp với nhiều ứng dụng công nghiệp khác nhau.

9.2. Tại sao nên chọn MCCB LS so với các thương hiệu
khác?

LS Electric là một trong những thương hiệu hàng đầu thế giới về
thiết bị điện, với hơn 40 năm kinh nghiệm. Sản phẩm của LS đáp ứng các tiêu
chuẩn quốc tế cao nhất, đảm bảo độ tin cậy và an toàn tối đa. Tại Việt Nam,
LS chiếm khoảng 70% thị phần trong phân khúc cận cao cấp, được nhiều người
tin dùng.

9.3. MCCB ABN54c 4P 40A 18kA có thể sử dụng cho ứng dụng
nào?

MCCB ABN54c 4P 40A 18kA phù hợp với nhiều ứng dụng như bảo vệ động
cơ công nghiệp, hệ thống phân phối điện trong các tòa nhà, trung tâm thương
mại, và các hệ thống điện công nghiệp có công suất vừa và
nhỏ.

9.4. Làm thế nào để biết MCCB có kích thước phù hợp với hệ thống
của tôi?

Để chọn MCCB phù hợp, bạn cần xác định dòng điện tải tối đa của hệ
thống, sau đó chọn MCCB có dòng điện định mức cao hơn khoảng 20-25% so với
dòng điện tải tối đa. Đồng thời, cần đảm bảo khả năng ngắt ngắn mạch của MCCB
đủ lớn để xử lý dòng ngắn mạch tối đa có thể xảy ra trong hệ
thống.

10. Kết luận: Tại sao MCCB ABN54c 4P 40A 18kA LS là lựa chọn tối
ưu cho hệ thống điện công nghiệp? 🏆

MCCB ABN54c 4P 40A 18kA LS của thương hi
