Máy cắt ACB AN-06D4-06H NG5 4P 630A 65kA loại cố định: Giải pháp
đóng cắt công nghiệp hiệu quả 🔌⚡
Trong hệ thống điện công nghiệp hiện đại, việc lựa chọn thiết bị
đóng cắt đóng vai trò quan trọng đảm bảo an toàn và vận hành hiệu quả.
Máy cắt ACB (Air Circuit Breaker) là một trong
những thiết bị không thể thiếu trong các hệ thống phân phối điện quy mô lớn.
Bài viết này sẽ phân tích chi tiết về Máy cắt ACB AN-06D4-06H
NG5 4P 630A 65kA loại cố định, không kèm ACC LS – một sản phẩm
chất lượng cao đang được ưa chuộng trên thị trường hiện nay.
🧐
1. Tổng quan về máy cắt ACB và ứng dụng trong công nghiệp
🏭
Máy cắt không khí ACB là thiết bị
đóng cắt và bảo vệ mạch điện cao cấp, được sử dụng trong các hệ thống phân
phối điện hạ áp có dòng điện lớn. Không giống như MCB hay MCCB thông thường,
ACB có khả năng chịu tải cao hơn và cung cấp các tính năng bảo vệ đa dạng,
phức tạp hơn.
Trong môi trường công nghiệp, ACB thường được lắp đặt
tại:
- Đầu nguồn của hệ thống
phân phối điện hạ áp - Các trạm biến áp công
suất lớn - Các tủ điện chính (MDB
– Main Distribution Board) - Hệ thống điện cho các
nhà máy sản xuất quy mô lớn
“Máy cắt ACB không
chỉ đơn thuần là thiết bị đóng cắt mà còn là ‘lá chắn’ bảo vệ toàn diện cho
hệ thống điện công nghiệp trước các sự cố nguy hiểm.”

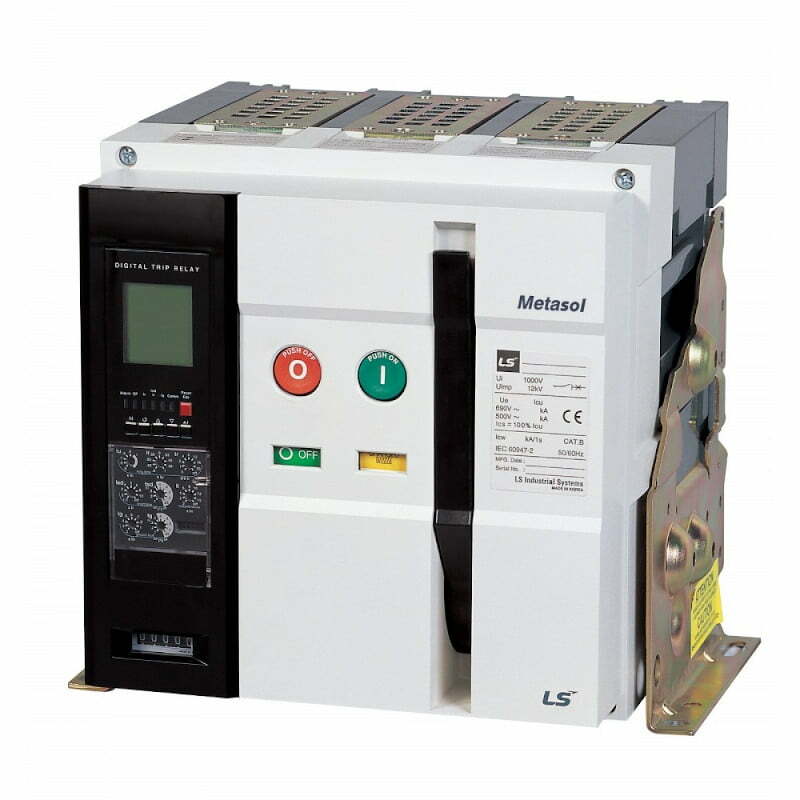

2. Đặc điểm nổi bật của Máy cắt ACB AN-06D4-06H NG5 4P 630A 65kA
💪
Máy cắt AN-06D4-06H của hãng LS là
thiết bị đóng cắt hạ áp cao cấp với nhiều ưu điểm vượt trội. Hãy cùng phân
tích chi tiết các thông số kỹ thuật quan trọng:
2.1. Thông số điện chính
- Dòng định
mức: 630A – phù hợp cho các hệ thống phân phối điện công suất
lớn - Số
cực: 4P (4 pha) – bảo vệ đầy đủ cả 3 pha và dây trung
tính - Khả năng
ngắt: 65kA – đảm bảo ngắt an toàn khi có dòng ngắn mạch rất
lớn - Điện áp
làm việc: 690V AC – tương thích với hầu hết hệ thống điện công
nghiệp
2.2. Đặc điểm cơ khí và cấu trúc
Thiết bị ACB AN-06D4-06H thuộc loại
cố định (Fixed type) – nghĩa là được lắp đặt cố
định trong tủ điện, không thể rút ra như dạng Drawout. Điều này phù hợp với
các ứng dụng ít yêu cầu bảo trì thường xuyên và giúp tiết kiệm chi phí đầu tư
ban đầu. 📊
Máy cắt được thiết kế với các tính năng cơ khí tiên
tiến:
- Cơ cấu đóng cắt nhanh,
giảm thiểu hồ quang điện - Chỉ thị vị trí tiếp
điểm rõ ràng (ON/OFF/TRIP) - Kết cấu chắc chắn, chịu
được môi trường công nghiệp khắc nghiệt - Thiết kế nhỏ gọn, tối
ưu không gian lắp đặt
2.3. Hệ thống bảo vệ thông minh
Máy cắt ACB LS dòng NG5 được trang bị
các chức năng bảo vệ tiên tiến:
- Bảo vệ
quá tải (Overload – L): Ngăn chặn dòng điện vượt quá định mức
trong thời gian dài - Bảo vệ
ngắn mạch tức thời (Short-circuit instantaneous – I): Ngắt
mạch ngay lập tức khi phát hiện dòng ngắn mạch lớn - Bảo vệ
ngắn mạch có thời gian trễ (Short-circuit with time delay –
S): Cho phép phối hợp bảo vệ với các thiết bị khác - Bảo vệ
chạm đất (Ground fault – G): Phát hiện và ngắt mạch khi có
dòng rò xuống đất
3. So sánh ACB AN-06D4-06H với các sản phẩm tương đương
🔍
| Đặc điểm |
ACB LS AN-06D4-06H |
ACB Schneider |
ACB Siemens |
|---|---|---|---|
| Dòng định mức |
630A | 630A | 630A |
| Khả năng ngắt |
65kA | 50kA | 55kA |
| Số cực |
4P | 4P | 4P |
| Tuổi thọ cơ khí |
10.000 lần đóng cắt |
8.500 lần đóng cắt |
9.000 lần đóng cắt |
| Giá thành | Cạnh tranh |
Cao | Rất cao |
Với khả năng ngắt 65kA, ACB LS
AN-06D4-06H vượt trội hơn so với các đối thủ cạnh tranh, đảm
bảo khả năng bảo vệ tối đa cho hệ thống điện của bạn, đặc biệt trong các môi
trường có nguy cơ ngắn mạch cao. 🛡️
4. Ứng dụng thực tế của ACB AN-06D4-06H trong các hệ thống điện
🏗️
Máy cắt ACB AN-06D4-06H có nhiều ứng
dụng quan trọng trong các hệ thống điện công nghiệp:
4.1. Trong các nhà máy sản xuất
Tại các nhà máy sản xuất quy mô lớn, ACB AN-06D4-06H thường được
lắp đặt tại tủ điện đầu nguồn để bảo vệ toàn bộ hệ thống điện khỏi các sự cố
như quá tải, ngắn mạch. Với khả năng chịu tải 630A và ngắt dòng ngắn mạch lên
đến 65kA, thiết bị này đảm bảo an toàn cho dây chuyền sản xuất liên
tục.
4.2. Trong các tòa nhà thương mại
Các tòa nhà văn phòng, trung tâm thương mại thường có nhu cầu điện
năng lớn và yêu cầu cao về độ tin cậy. ACB AN-06D4-06H được lắp đặt tại tủ
điện tổng để bảo vệ và phân phối điện an toàn đến các tầng và khu vực khác
nhau.
4.3. Trong hệ thống data center
Trung tâm dữ liệu đòi hỏi nguồn điện ổn định và liên tục. ACB
AN-06D4-06H với các tính năng bảo vệ thông minh giúp phát hiện sớm các sự cố
điện, đảm bảo hoạt động không gián đoạn cho các máy chủ quan
trọng.
“Sự ổn định của hệ
thống điện công nghiệp phụ thuộc rất lớn vào chất lượng của thiết bị đóng cắt
đầu nguồn như ACB. Một sự cố nhỏ ở thiết bị này có thể gây ra thiệt hại lớn
cho toàn bộ hệ thống.”
5. Hướng dẫn lắp đặt và bảo trì máy cắt ACB AN-06D4-06H
🔧
5.1. Quy trình lắp đặt chuẩn
- Chuẩn bị
không gian lắp đặt: Đảm bảo không gian trong tủ điện phù hợp
với kích thước thiết bị - Kiểm tra
thiết bị: Xác nhận không có hư hỏng trong quá trình vận
chuyển - Cố định
ACB: Sử dụng các bulông và đai ốc đi kèm để cố định thiết bị
vào tủ điện - Đấu nối
dây dẫn: Sử dụng dây dẫn có tiết diện phù hợp với dòng định
mức 630A - Kiểm tra
và cài đặt thông số bảo vệ: Thiết lập các thông số bảo vệ phù
hợp với đặc điểm tải - Thử
nghiệm: Tiến hành các bài kiểm tra đóng cắt, kiểm tra chức
năng bảo vệ trước khi đưa vào sử dụng chính thức
5.2. Bảo trì định kỳ
Để đảm bảo ACB hoạt động hiệu quả và kéo dài tuổi thọ, cần thực
hiện bảo trì định kỳ:
- Hàng
tháng: Kiểm tra bằng mắt thường, xác nhận không có dấu hiệu
quá nhiệt, hư hỏng - 6
tháng/lần: Kiểm tra độ chặt của các điểm đấu nối, vệ sinh bề
mặt tiếp xúc - Hàng
năm: Kiểm tra đầy đủ các chức năng bảo vệ, cơ cấu đóng
cắt - 3-5
năm/lần: Bảo trì toàn diện, thay thế các linh kiện hao mòn nếu
cần
6. Những câu hỏi thường gặp về ACB AN-06D4-06H ❓
6.1. ACB AN-06D4-06H có thể thay thế cho MCCB 630A
không?
Đáp: Có thể thay thế, tuy nhiên ACB
có kích thước lớn hơn và giá thành cao hơn so với MCCB. Việc thay thế nên
được cân nhắc dựa trên yêu cầu bảo vệ của hệ thống. ACB phù hợp hơn cho các
vị trí đầu nguồn với yêu cầu bảo vệ phức tạp.
6.2. Sự khác biệt giữa ACB loại cố định và loại rút
được?
Đáp: ACB AN-06D4-06H thuộc loại cố
định (Fixed type), nghĩa là được lắp đặt cố định trong tủ điện. Khác với loại
rút được (Drawout type) có thể dễ dàng tháo lắp cho mục đích bảo trì. Loại cố
định có giá thành thấp hơn nhưng ít thuận tiện cho việc bảo
dưỡng.
6.3. Tuổi thọ trung bình của ACB AN-06D4-06H là bao
lâu?
Đáp: Với điều kiện sử dụng và bảo trì
đúng cách, ACB AN-06D4-06H có tuổi thọ cơ khí khoảng 10.000 lần đóng cắt và
tuổi thọ điện khoảng 2.000 lần đóng cắt ở dòng định mức. Trong thực tế, thiết
bị có thể hoạt động ổn định từ 15-20 năm.
7. Kết luận và lời khuyên khi chọn mua ACB
💼
Máy cắt ACB AN-06D4-06H NG5 4P 630A 65kA loại cố
định là giải pháp đóng cắt và bảo vệ hiệu quả cho các hệ thống
điện công nghiệp. Với khả năng ngắt cao 65kA, cùng các tính năng bảo vệ thông
minh, thiết bị đáp ứng tốt nhu cầu an toàn và ổn định cho hệ thống điện quy
mô lớn.
Khi lựa chọn ACB cho hệ thống của bạn, cần cân nhắc các yếu
tố:
- Dòng định mức phù hợp
với tải - Khả năng ngắt phù hợp
với công suất ngắn mạch của hệ thống - Các chức năng bảo vệ
cần thiết - Loại lắp đặt (cố định
hay rút được) phù hợp với yêu cầu bảo trì - Khả năng mở rộng trong
tương lai
Tại Thiết bị điện
VIKI, chúng tôi cung cấp đầy đủ các loại ACB của LS và nhiều thương
hiệu uy tín khác, đảm bảo chất lượng và giá cả cạnh tranh. Đội ngũ kỹ thuật
của chúng tôi sẵn sàng tư vấn giúp quý khách lựa chọn thiết bị phù hợp nhất
cho hệ thống của mình.
8. Tham khảo thêm các sản phẩm thiết bị điện khác
🔎
Ngoài Máy cắt ACB, VIKI
còn cung cấp nhiều sản phẩm thiết bị điện chất lượng cao
khác:
- Thiết bị đóng
cắt đa dạng từ MCB, MCCB đến RCCB - Công tắc ổ
cắm cho các ứng dụng dân dụng và công nghiệp - Phích
cắm ổ cắm công nghiệp đạt tiêu chuẩn an toàn quốc tế - Dây điện chất
lượng cao từ các thương hiệu uy tín - Tủ
điện các loại cho mọi nhu cầu sử dụng - Đèn led tiết kiệm
năng lượng cho không gian sống và làm việc - Đèn trang
trí đa dạng mẫu mã, phong cách - Thiết bị
điện Công Nghiệp đạt chuẩn chất lượng quốc tế
